HSR-2D702R

Description

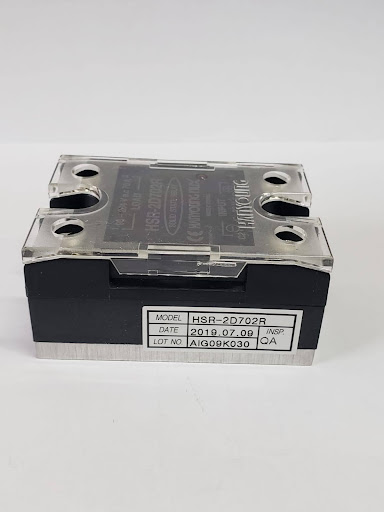

Relé de Estado Sólido (SSR) HSR-2D702R

ESPECIFICACIONES
E N T R A D A	Tipo de Entrada DC (Bajo Voltaje)
	Tensión de Alimentación	5-24 VDC
	Rango de Voltaje de Funcionamiento	4-32 VDC
	Impedancia	Max. 4KΩ
	Tensión de Funcionamiento	Min. 3 VDC
	Restablecer Voltaje	Max. 1.4 VDC
	Corriente de Entrada	Método de Corriente Constante: 10 mA (+3)
S A L I D A	Tensión Nominal de Carga	100-240 VAC
	Rango de Tensión de Carga	90-264 VAC
	Voltaje(Sin Repetición)	600 V	600 V	600 V	600 V	800 V	800 V
	Corriente de Carga Nominal	10 A	20 A	30 A	40 A	50 A	70 A
	Frecuencia	50/60 HZ
	Sobrecorriente	125 A	260 A	315 A	315 A	580 A	580 A
	Corriente de Fuga	15 mA	15 mA	15 mA	15 mA	Max. 20 mA	Max. 20 mA
	Estado de Voltaje Trop	1.3 V	1.6 V	1.8 V	1.8 V	1.8 V	1.8 V
	Min. Corriente de Funcionamiento	1 A	1 A	1 A	1 A	0.5 A	0.5 A
Velocidad de Respuesta	Conmutación de cruce por cero	½ Cycle + 1 ms max.
	Cambio Aleatorio	Max. 1 ms
Resistencia de Aislamiento		500 VDC, 100 MΩ (Entrada/Salida entre casos)
Resistencia Dieléctrica		2500 VAC (60 Hz durante un minuto)
Resistencia de Vibración		10 – 55 Hz, doble amplitud: 1.5 mm, cada X,Y,Z Eje para 2 horas
Choque		1000 m/s2 (cerca de 100g), cada X – Y – Z eje para 3 tiempos
Temperatura de Almacenaje		-30-90 °C
Temperatura Ambiente y Humedad		-20-80 °C, 45-85 % R.H.
Peso (g)		150
