HSR- 2A302Z

Description

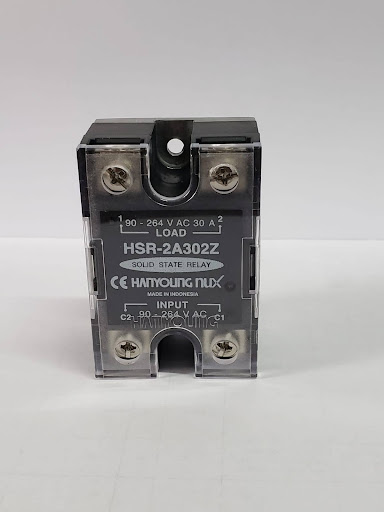

Relé de Estado Sólido (SSR) HSR- 2A302Z

ESPECIFICACIONES
S A L I D A	Tipo de Entrada de Corriente Continua (DC)
	Tensión Nominal de Carga	100 – 240 V a.c
	Rango de Tensión de Funcionamiento	90 – 264 V a.c
	Voltaje (Sin Repetición)	600 V
	Corriente de Carga Nominal	10 A	20 A	30 A	40 A
	Frecuencia	25 – 65 Hz
	Sobrecorriente	125 A	260 A	315 A	315 A
	Corriente de Fuga	15 mA
	Caída de Voltaje de un Estado	1.3 V	1.6 V	1.8 V	1.8 V
	Mín. Corriente de Operación	1 A
E N T R A D A	Tensión Nominal	5 – 24 V d.c
	Rango de Tensión de Funcionamiento	4 – 32 V d. c
	Impedancia	4 KΩ max.
	Voltaje de Operación	3 V d.c min.
	Voltaje de Reinicio	1.5 V d.c max
	Corriente de Entrada	Método de Corriente Constante: 10mA (+3)
Resistencia Aislante		500 V D C, 100 MΩ (Entrada/ Salida entre casos)
Resistencia Dieléctrica		2500 V A C (50 Hz por un minuto)
Vibración		10 – 55 Hz, doble amplitud: 1.5 mm, cada X,Y,Z Eje para 2 horas
Resistencia a los Golpes		1000 m/s2 (cerca de 100g), cada X – Y – Z eje para 3 tiempos
Temperatura de Almacenamiento		-30-90 °C
Temperatura Ambiente		-20 -80 °C
Humedad Ambiental		45-85 % R.H.
Peso		Aprox. 130 g
Nota: El peso no incluye la caja del paquete.
